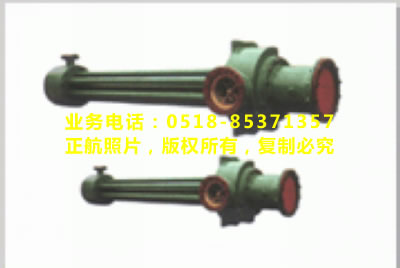

td型多通道射水抽汽器本產品系國內射水抽氣器之****型式，用于火力發電廠汽輪機組抽吸凝汽器真空和其它需要抽真空的設備之用。
射水抽氣器，它除了具有結構簡單、安全可靠等優點以外，與旋轉式真空泵相比建設投資為后者的七分之一，同時具有如下優點：
1、 不存在動、靜體的磨損，壽命損耗極低，抽吸內效率不受運行時間的影響，檢修間隔期長。
2、 對工作水所含雜質的質量濃度及體積濃度要求低。
3、 有良好的啟動性。
4、 可實現余速利用。
上述優點對汽輪機組的安全經濟運行至關重要，當前國內外火力發電廠的建設日趨大型化，而提高凝汽器真空對大型機組尤關重要。以 N200 汽輪機為例，當排氣壓力由 0.004MPa 升到 0.0055MPa 時，在相同進氣量下，將少發功率 2000KW 。
射水抽氣器是一種典型的水、氣兩相流裝置。氣相運動所需能量全部來自水泵，氣體是在水質點裹脅下運動的。欲求更好地完成這一交換就必須：
1、 在吸入室中選取水的****流速及單股水束的****截面，以期水束能實現****分散度，同時分散后的水質點有具有****動量，此時才能以最小的水量裹脅最多的氣體，這是達到低耗高效的起碼條件。
2、 吸入室水質點與空氣的接觸達到最均勻。
3、 使水束所裹脅的氣體能全部壓入喉管。
4、 制止初始段氣相返流，而這一點單靠加長喉管是難以實現的。
5、 在混合室中既要在不太長的喉管中實現兩相流的均勻混合，又要把利用余速使排出的能量損失達到最少。
根據等截面喉管末端仍具有較高流速及整個喉管間互不干涉特性，該型抽氣器在喉管出口端設置了后置式抽氣器，供汽機分場抽吸軸封加熱處不凝結氣體之用。
本產品用于新機組設計中的輔機配套及現有機組的節能改造均適宜，同時可根據需要設計出任何抽氣量的抽氣設備。
進水參數的選擇
選用本系列低耗高效型射水抽氣器按規定選用水泵及點機，將獲得低耗高效之功效，射水抽氣器的進水參數（流量、壓力）對提高射抽內效率，降低耗功至關重要，這是因?yàn)樵谠O(shè)計中工作水噴咀的口徑與水壓即決定了上述噴咀出口的流速。而流速又與噴射角、咀喉距、面積比及只喉長等因素有關，如采用水泵——抽氣器組合不當將影響使用效果。 |
