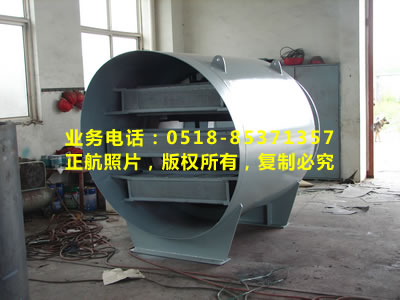

| 配料除塵器消聲器
|
| 產品名稱：配料除塵器消聲器 |
|
| 瀏覽次數： |
|
 產品詳細介紹 |
|
本公司所生產的ZHGF型風機消聲器風機消音器系列產品是用于治理風機對環境所導致空氣動力性噪聲的消聲裝置。供各類離心式及通風機進、出風道的消聲之用。
風機是一種通作機構設備，使用范圍很廣，電力、礦山、機械、冶金、化工等各行業的生產均離不開風機。風機在動轉中產生的噪聲常常成為影響工人健康和干擾的禍源。特別是鄰近生活區的風機，其進風口和出風口所輻射出的空氣動力性噪聲，更是污染環境的主要因素，形成公害，是近年來我國工業部門治理污染的主要對象之一。
工業用風機，屬連續運轉之設備。國際標準化組織（ISO）對此類設備所規定的噪聲標準為≤90分貝，我國的新標準與此相同，這也是工業企業連續性噪聲達標的依據，但在不采用消聲措施的情況下，風機進出風口向環境所射出的噪聲可達110～120分貝，大大超過了達標要求。
該消聲器（消音器）系列產品為阻抗聲流型。本廠根據對發電廠各類風機運行現場噪聲源進行實際測試所取得的頻特性資料來確定在哪些頻譜范圍內需要多大消聲量作為設計吸聲片結構及流體通道的主要依據，同時采用了具有較大吸聲材料飾面的狹矩形通道，以增強吸收效果。本產品采用了對高、中頻噪聲起消聲作用的阻式結構及對中、低頻噪聲起消聲作用的抗式結構，同時在阻式通道中采用了高頻及低頻兩種消聲區，用以****限度地增寬消聲頻帶，以實現良好的消聲效果。
本產品當用戶按要求安裝后，其極限噪聲級將不超過７5～８0分貝。 本說明書所介紹的（消聲器）適用于各類離心式、軸流式通風機，此外，本廠還設計生產燃?xì)廨啓C(jī)，羅茨風機、空壓機及柴油機排氣等各類用途的消聲器，歡迎用戶垂詢、選購。
風機消聲器、風機消音器，排氣管道消聲器以及鼓引風機消聲器的形式均采用對中、高頻寬帶特性有較好效果的阻性吸音降噪原理，對低、中頻和脈動特性時有良好效果的抗性消聲降音原理以及微穿孔消聲器和阻抗復合式消聲器。
阻性消聲器是一種吸收型消聲器，根據氣流通道結構的不同，一般分為直管式、片式、折板式、蜂窩式、聲流式、迷宮式和彎頭式等。阻性消聲器是利用聲波在多孔性吸聲材料傳播時，受摩擦和粘滯阻力，將聲能轉化為熱能耗散掉，從而達到消聲降音的目的。它是所有消聲器中應用最為廣泛的一類消聲器。
抗性消聲器它與阻性消聲器消聲降噪原理不同，它不能直接吸收聲能，而是利用管道上突變的界面或旁接共振腔，使沿管道傳播的某些頻率聲波，在突變的界面處發生反射、干涉等現象，從而達到消聲降音的目的。分為擴張室式消聲器及共振式消聲器。
因在實際噪聲控制工程中，噪聲以寬頻帶居多，通常將阻性吸音降噪聲及抗性消聲降音結構組合起來，以控制高強度的寬頻帶噪聲。
1、阻抗聲流型通風、排氣管道及風機消聲器（風機消音器）結構原理:
根據對工業用各類風機運行現場噪聲源進行實際測試所取得的頻譜特性資料來確定在哪些頻譜范圍內需要多大消聲量作為設計吸聲體及流體通道的主要依據，同時采用了具有較大吸聲材料飾面的狹矩形通道，以增強吸收效果。另，風機的噪聲源在****噪聲級時，其頻譜值往往不止一種，而對不同頻譜帶，對其消聲量要求也不相同。
為此GF系列通風管道消音器及鼓引風機消聲器均為阻抗聲流型，采用了對高、中頻噪聲起吸音消聲作用的阻式結構及對中、低頻噪聲起消聲降音作用的抗式結構，同時在阻式通道中采用了高頻及低頻兩種吸音消聲區，用以****限度的增寬消聲頻帶，以實現良好的消聲降噪效果。
ZHGF系列通風管道風機消聲器及鼓引風機消聲器適用于各類離心式、軸流式、羅茨風機及空壓機。
2、阻抗聲流型風機消聲器（風機消聲器）用途及產品特點:
風機是一種通用機械設備，其使用范圍很廣，電力、礦山、機械、冶金、化工等各行業的生產均離不開風機。風機在運轉中產生的噪聲常常成為影響工人健康和干擾環境的禍源。特別是鄰近生活區的風機，其進風口和出風口所輻射的空氣動力性噪聲，更是污染環境的主要因素，形成公害，是近年來我國工業部門治理噪聲污染的主要對象之一。
工業用風機，屬連續運轉之設備。國際標準化組織(ISO）對此類設備所規定的噪聲標準為≤90分貝，我國的新標準與此相同，這也是工業企業連續性噪聲達標的依據，但在不采用消聲措施的情況下，風機進出風口向環境所射出的噪聲可達110～120分貝，大大超過了達標要求�！�
本型式消聲器（風機消聲器）系列產品為阻抗聲流型。本廠根據對發電廠各類風機運行現場噪聲源進行實際測試所取得的瀕特性資料來確定在哪些頻譜范圍內需要多大消聲量作為設計吸聲片結構及流體通道的主要依據，同時采用了具有較大吸聲材料飾面的狹矩形通道，以增強吸收效果。我們知道，風機的噪聲源在****噪聲級時，其頻譜值往往不止一種，而對不同頻譜帶，對其消聲量要求也不相同。為此本產品采用了對高、中頻噪聲起消聲作用的阻式結構及對中、低頻噪聲起消聲作用的抗式結構，同時在阻式通道中采用了高頻及低頻兩種消聲區，用以****限度的增寬消聲頻帶，以實現良好的消聲效果。
本產品當用戶按要求安裝后，其極限噪聲級將不超過75～80分貝。
本說明所介紹的阻抗聲流型消聲器（消音器）適用于各類離心式、軸流式通風機，此外，我公司還設計生產燃?xì)廨啓C(jī)，羅茨風機、空壓機及柴油機排氣等各類用途的消聲器，歡迎用戶垂詢、選購�！∽杩孤暳餍惋L(fēng)機消聲器（風機消音器）系列及外形尺寸:
風機消音器
型號
適用風機參數 風機消音器外形參考尺寸 阻力損失小于Pa 消音量
排風量 m3/h 法蘭接口mm 總長 mm 外徑mm
ZHGF3 3000 200-350 1600 600 100 25-35db(A)
ZHGF6 6000 300-350 1700 600 200 25-35db(A)
ZHGF8 8000 300-350 1800 700 235 25-35db(A)
ZHGF12 12000 400-500 1800 800 250 25-35db(A)
ZHGF15 15000 500-600 2100 900 260 25-35db(A)
ZHGF20 20000 500-600 2200 1000 260 25-35db(A)
ZHGF25 25000 500-600 2300 1000 260 25-35db(A)
ZHGF30 30000 500-600 2600 1200 280 25-35db(A)
ZHGF40 50000 600-700 2800 1200 300 25-35db(A)
ZHGF80 80000 800-1000 3000 1600 300 25-35db(A)
ZHGF100 100000 800-1000 3200 1750 300 25-35db(A)
ZHGF200 200000 800-1000 3200 1800 300 25-35db(A)
ZHGF500 500000 800-1200 3600 2000 500 25-35db(A)
ZHGF800 800000 800-1200 4200 2100 500 25-35db(A)
ZHGF1000 1000000 1200-1500 5000 2400 500 25-35db(A)
3、風機消 音器（風機消聲器）訂貨須知：
1. 風機消音器使用對象，安裝位置 ，便于本公司為你選擇****的消聲器型號 。
2. 接口尺寸，便于的現場安裝 對接。
3. 風 量：m3/h、m3/min
4. 壓 力:Pa
|
| |
|
|
|
|
